當前位置：首頁 > 產品展示 > TBI直線導軌

TRS-F低組裝法蘭型直線導軌

TRS-F低組裝法蘭型直線導軌
產品名稱： TRS-F低組裝法蘭型直線導軌
產品品牌： 臺灣TBI直線導軌
產品型號： TRS-F低組裝法蘭型
產品內徑： 15mm-23mm
產品外徑： 52mm-73mm
產品高度： 24mm-33mm

產品說明

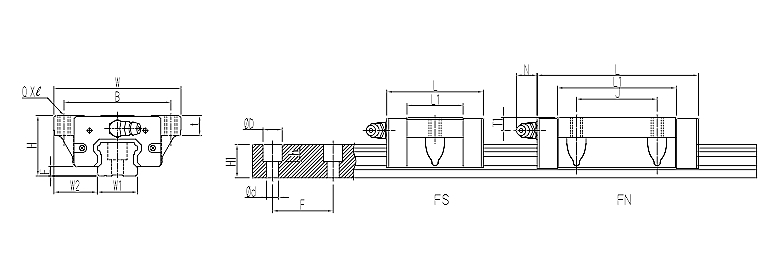

TBI線性滑軌TRS-F低組裝法蘭型規格尺寸表

型號 組裝規格（mm） 滑塊尺寸（mm） 滑軌尺寸（mm）
H W2 E W B J t L L1 Q T1 油孔 N W1 H1 D h d F
TRS15FS 24 18.5 3.2 52 41 7 40.3 22.9 M5*7 5.5 M4*0.7 7 15 13 7.5 6 4.5 60
TRS15FN 26 56.9 39.5
TRS20FS 28 19.5 4.6 59 49 9 49.4 27.8 M6*9 4.5 M6*1 14 20 16.5 9.5 8.5 6 60
TRS20FN 32 68.3 46.7
TRS25FN 33 25 5.8 73 60 35 10 81 59 M8*10 4.5 M6*1 14 23 20 11 9 7 60

型號

額定負載（kgf）

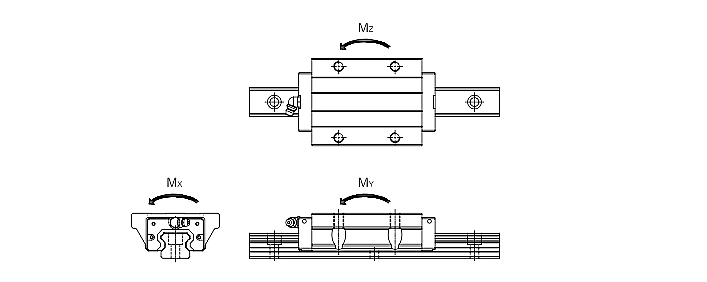

容許靜力矩（kgf-mm）

重量

C

Co

Mx

My

Mz

滑塊

導軌

單滑塊

單滑塊

雙滑塊

單滑塊

雙滑塊

kg

kg/m

TRS15FS

908

1471

10957

6420

33531

6420

33531

0.12

1.32

TRS15FN

1206

2206

16436

14884

70960

14884

70960

0.19

TRS20FS

1398

2140

21615

10700

59798

10700

59798

0.19

2.28

TRS20FN

1896

3307

33404

26459

126998

26459

126998

0.29

TRS25FN

2581

4503

52239

43407

207324

43407

207324

0.51

3.17
