啟威傳動科技專業供應TBI螺母絲杠SFUR3024-4絲杠【原裝正品、貨源充足、價格合理、專業軸端研磨加工】

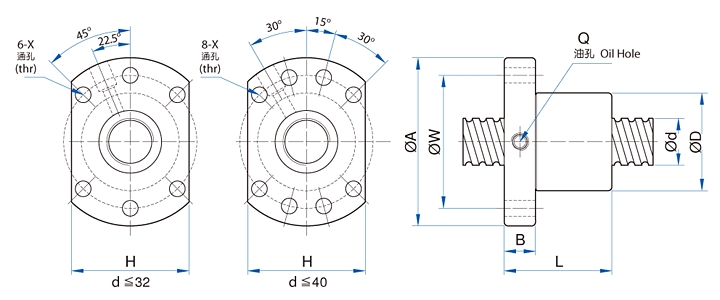

SFUR3204螺母絲杠尺寸：
型號：SFUR3204
絲桿外徑:32
導程：4
珠徑：2.381
螺母外徑:80
法蘭的厚度：12
螺母的長度：44
法蘭的寬度：62
珠圈數：1×4
動額定負荷：1296
靜額定負荷:4838
剛性：51
I : 導程, Da : 珠徑, n : 珠卷數, Ca : 動額定負荷, Coa : 靜額定負荷, K : 鋼性(kgf/μm) ★ : 可制作左螺紋
|
型號
Model No. |
滾珠螺桿、螺母之基準參數 Dimensions 單位 : mm |
| d |
I |
Da |
D |
A |
B |
L |
W |
X |
H |
Q |
n |
Ca |
Coa |
K |
|
SFU03204-4 |
32 |
4 |
2.381 |
50 |
80 |
12 |
44 |
65 |
9 |
62 |
M6 |
1x4 |
1296 |
4838 |
51 |
SFUR3204螺母絲杠的特點：
【螺母低噪音、運動聲音輕】
使用鋼珠保持器消除了滾珠之間的碰撞雜訊。此外，由于滾珠是以切線方向排列，來自于滾珠迴圈的碰撞雜訊也已被消除。
【TBI絲桿螺母實現長期間無需維修保養的運動】
滾珠之間的摩擦已被消除，并且由于提供了潤滑油袋，油脂的保持性也得到了提高。因而，實現了長期的運行而無需保養(亦即，在長期階段內無須潤滑)。
關于TBI螺母絲杠的安裝部位之精度，其必要頂目如下 :
(1) 相對于螺紋溝面的軸線 A，測定絲杠支持部位的半徑方向圓周偏擺值。
(2) 相對于絲杠支持部位的軸線 F，測定零件安裝部位的同軸度。
(3) 相對于絲杠軸支持部位的軸線 E，測定支持部位的端面的直角度。
(4) 相對于絲杠軸線 G，測定螺帽的基準面或法蘭的安裝面的直角度。
(5) 相對于絲杠軸線 A，測定螺帽外緣圓周 (圓筒型) 的同軸度。
(6) 相對于絲杠軸線 C，測定螺帽外緣 (平頭型安裝面) 的平行度。
(7) 絲杠軸軸線的半徑方向的總偏擺值。
在此所述之精度項目是以 JIS 1192~1197 為基準。
